Регулятор давления газа РД-32
Регулятор давления газа РД-32М предназначен для снижения давления неагрессивных газов и автоматического поддержания выходного давления в заданных пределах при изменении входного давления и расхода газа на газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ).
Эксплуатация регулятора допустима при температуре окружающего воздуха от —40°С до +45°С.
Регуляторы выпускаются следующих исполнений:
— РД-32/С — регулятор для природного газа с диаметром седла 6 и 10 мм и рабочим давлением Рвх — 0,3; 1,2 МПа;
— РД-32/Ж — регулятор для сжиженного газа с диаметром седла 6 и 4 мм и рабочим давлением Рвх — 1,6 МПа.
ТУ 28.14.11-002-462235091-2020
Основные технические характеристики
| Наименование параметра размера | Значение параметра | |||
| РД-32М/С-10 | РД-32М/С-6 | РД-32М/Ж-6 | РД-32М/Ж-4 | |
| Рабочая среда | природный газ | сжиженый газ | ||
| Диаметр седла | 10 | 6 | 6 | 4 |
| Диапазон настройки входного давления, МПа | 0,3 | 1,2 | 1,6 | |
| Пределы настройки выходного давления, кПа | 0,9-2,0 | 2,0-3,5 | ||
| Давление начала срабатывания предохранительного сбросного клапана при превышении установленного выходного давления, кПа |
1,14—2,53 |
2,53—4,0 | ||
| Пропускная способность предохранительного клапана, м3/ч | 0,5 | |||
| Колебания регулируемого выходного давления без перенастройки регулятора при изменении расхода газа, и колебания входного давления на ±25%, не более | ±10 | |||
| Температура окружающей среды, °С | от —40 до +60 | |||
|
Габаритные размеры, мм, не более — длина — ширина — высота |
343 220 300 |
|||
| Строительная длина L, мм | 200 | |||
| Масса, кг, не более | 6 | |||

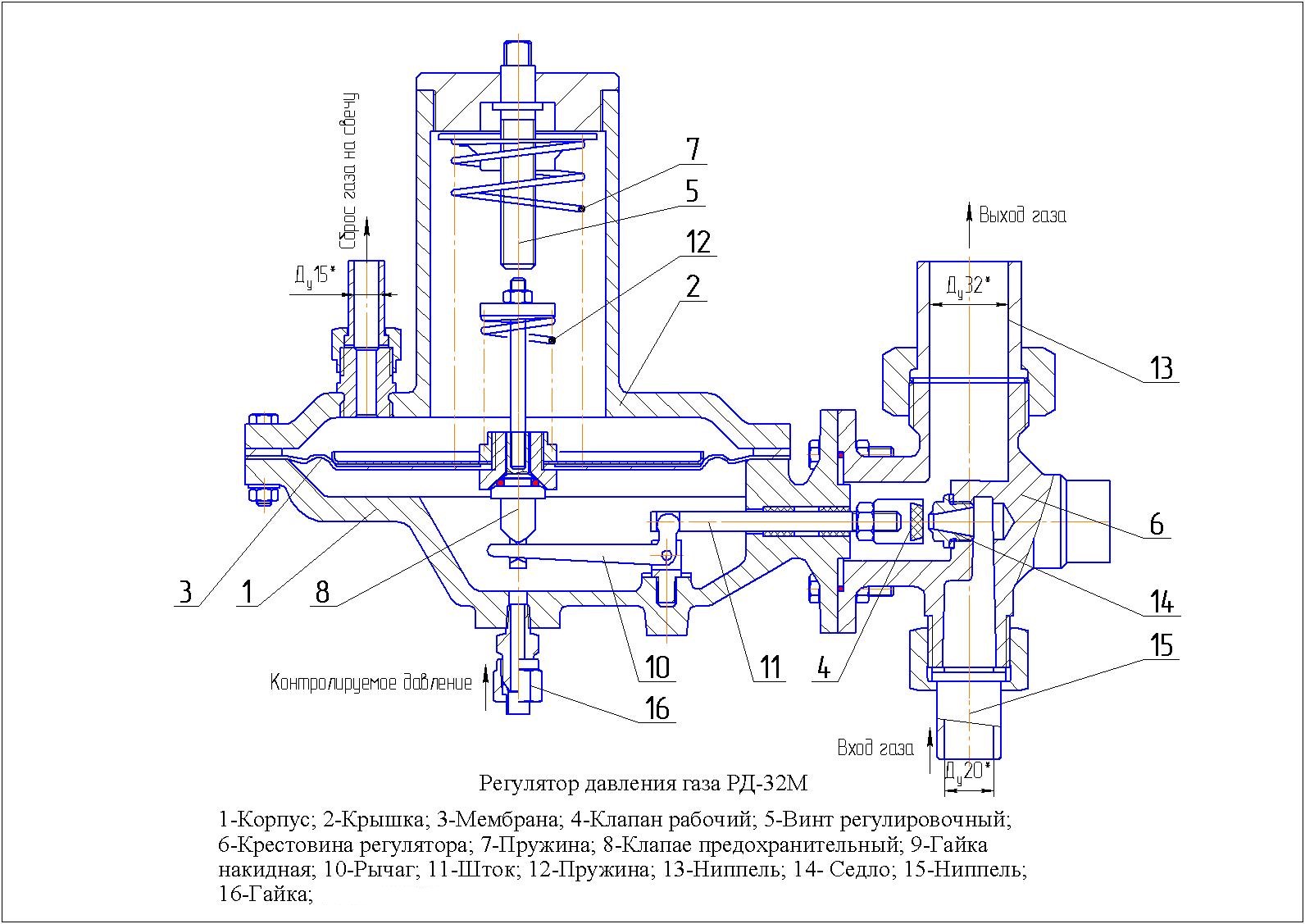

Схема
