Индикатор перепада давления ИПД-1,6-15

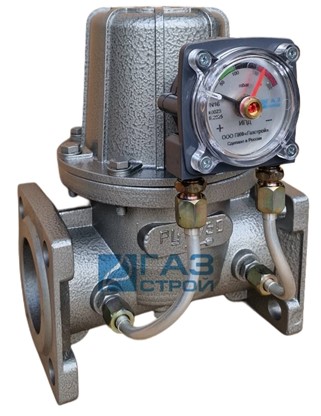

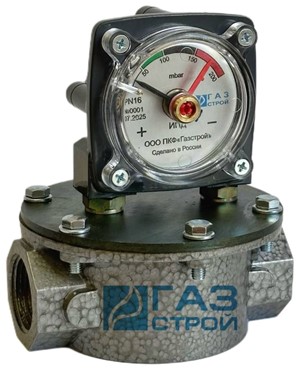

Индикатор перепада давления тип ИПД, ДПД для контроля загрязнения фильтрующих элементов газовых трубопроводов.
Индикатор не имеет нормированных метрологических характеристик, не является средством измерения, но позволяет контролировать степень засорения фильтрующего элемента.
Правила по метрологии ПР 50.2.019 допускают использование индикаторов для контроля за перепадом давления на фильтрах.

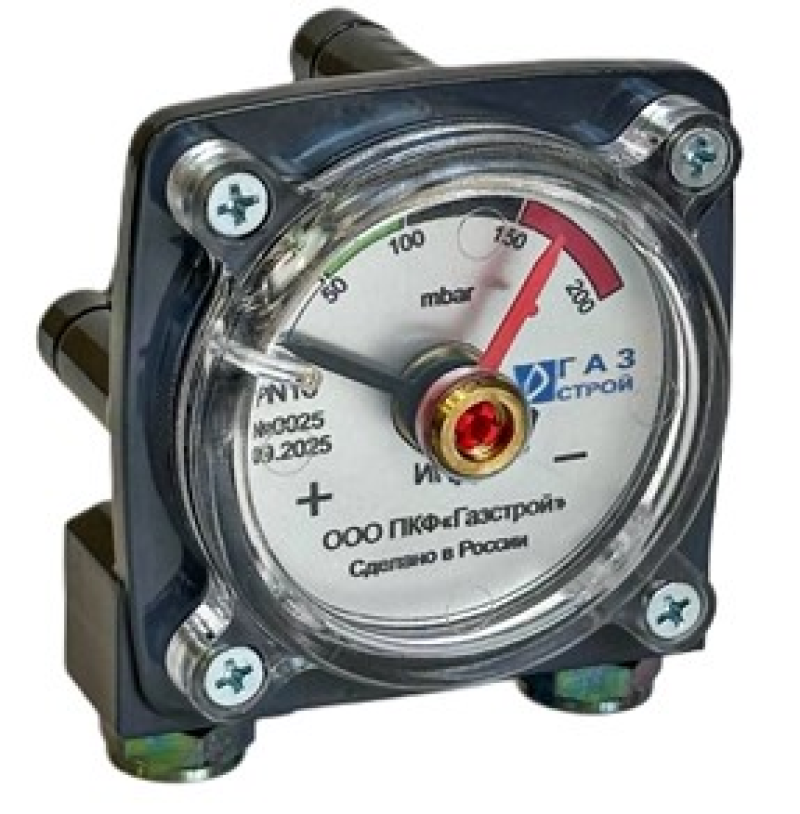

Шкала индикатора разделена на сегменты соответствующие определенному перепаду давления. Превышение показаний стрелки указывает на не допустимый перепад давления
на фильтроэлементе и необходимость замены или чистки фильтрующего элемента. Для фильтров газа, у которых по рекомендациям завода-изготовителя указан допустимый перепад
давления на фильтроэлементе, необходимо отслеживать показания стрелки, и при достижении рекомендуемых значений проводить техническое обслуживание фильтра.
Для удобства контроля засоренности на шкале условно обозначены значения для перепада 50, 100, 150 и 200 mbar (5, 10, 15 и 20 кПа соответственно).
Так же в индикаторе установлен вспомогательный указатель разности давлений, с возможностью указания максимально допустимого перепада давления и ручным реверсом.

             Варианты  исполнения:

  - ИПД-1,6-15Л  -  подвод газа слева направо

  - ИПД-1,6-15П  -  подвод газа справа налево

Технические характеристики индикатора перепада ИПД:

• Максимальное рабочее давление – 1,6 МПа;
• Максимальный измеряемый перепад давления, кПа 20
• Диапазон температур: рабочей среды и окружающей среды – от минус 40 до плюс 70 0С
• Присоединительные размеры G 1/4
• Вес, не более – 0,7 кг.
