ИПД

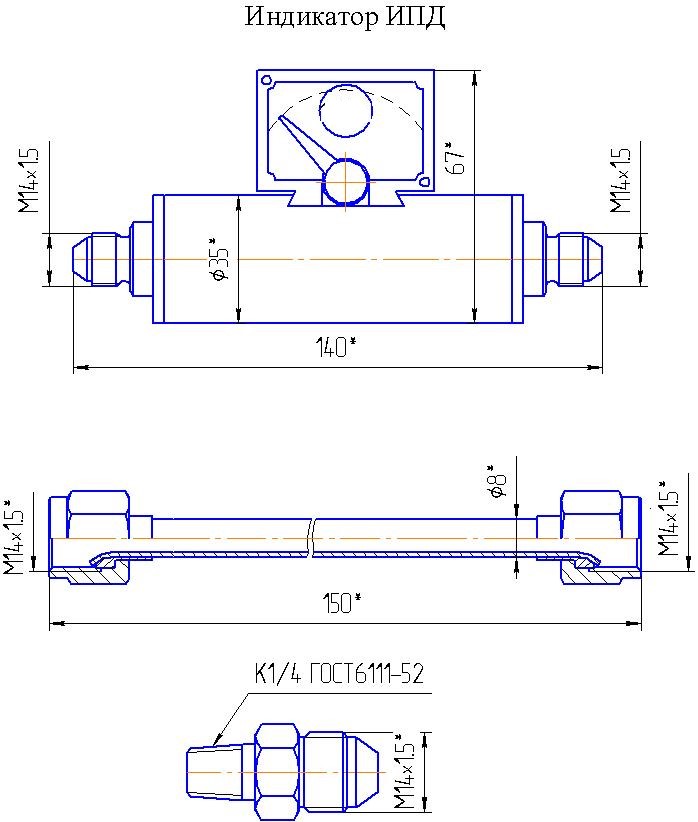

Индикатор перепада давления ИПД-1,6-5, ИПД-1,6-10

Индикатор перепада давления тип ИПД, ДИПД, ДПД предназначен для контроля загрязнения фильтрующих элементов газовых трубопроводов. Индикатор не имеет нормированных метрологических характеристик, не является средством измерения, но позволяет контролировать степень засорения фильтрующего элемента. Правила по метрологии ПР 50.2.019 допускают использование индикаторов для контроля за перепадом давления на фильтрах. Шкала ИПД разделена на два сегмента: зелёный и красный. Нахождение стрелки в зелёном   сегменте указывает на допустимый перепад давления на фильтрующем  элементе 5 кПа для индикатора ИПД-16-5 и 10 кПа для индикатора ИПД-16-10. Нахождение стрелки в красном сегменте указывает на превышение перепада давления в 5 кПа для индикатора ИПД-16-5 и 10 кПа для индикатора ИПД-16-10 и необходимость замены или чистки фильтрующего элемента.

     ТУ 4212-006-12234001-2013

Технические характеристики индикатора перепада

ИПД(ДИПД, ДПД):

  •       Максимальное рабочее давление – 1,6 МПа;
  •       Максимально допустимое значение разности давлений на входе и выходе индикатора не приводящее к выходу его из  строя – 1,6 МПА;
  •       Точность индикации «рабочая зона» (зеленый сегмент) и «нерабочая зона» (красный сегмент) составляет ± 10%;
  •       Диапазон температур: рабочей среды и окружающей среды – от минус  40 до плюс 70 0С.
  •       Вес, не более – 0,6 кг.
